碳纤维T300和T700以及T800都有什么区别

　　碳纤维的T300、T700这种其实是碳纤维产品的一种分类，这种分类其实是日本东丽公司在研发碳纤维预浸料的时候，因为原丝的性能不同而有的分类，那对于T300、T700以及T800的碳纤维都有什么不同呢？东台智上新材的小编就简单的来给大家说说。

　　对于碳纤维T系列的材料来说，T数值越高，性能也就越好，那采用这种高性能材料做的碳纤维产品性能也会更好。

　　那在碳纤维T300以及T700和T800都有多种型号的产品，那我们就不进行分类了。比如T300就是正常的T300材料，T700是T700S,那T800则是T800s。

　　在抗拉强度上面，T300材料的抗拉伸强度在3500MPA，T700的抗拉强度则在4900MPA，那T800的则达到5800MPA，这就存在很大的不同，那应用中如果对于性能要求更高的话，就可以选择高性能的碳纤维材料。

　　那在其他的性能上面。也会有很大不同，比如比强度也不同，因为本身的丝束大小有一定的区别，所以他们在比强度上面也会不一样，还是数值越高，性能越高。

　　造成他们都有不同性能的原因就是在生产环节中有不一样，包括内部的碳丝也不一样，以及纤维中氮元素的含量多少决定，那比如T300的氮元素含量要高于T700以及T800，另外就是内部的排列也会产生影响。

　　具体的性能比对上面，可以参考如下的数据

　　1、拉伸强度：T300为3500Mpa，T700为4900Mpa，为5880Mpa。

　　2、拉伸模量：T300是230Gpa，T700为240Gpa，那T800是294Gpa。

　　3、伸长率：T300的断裂伸长率在1.5%，T700的断裂伸长率是2.1%，T800的断裂伸长率是2.0%

　　4、密度上面：T300密度在1.76g/cm3，那T700以及T800的大概在在1.80g/cm3。

　　5、直径上：三种的材料直径大约都是在7μm这样。

　　6、含碳量上面：T300含碳量90.28%，T700含碳量为93%，T800含碳量在96%。

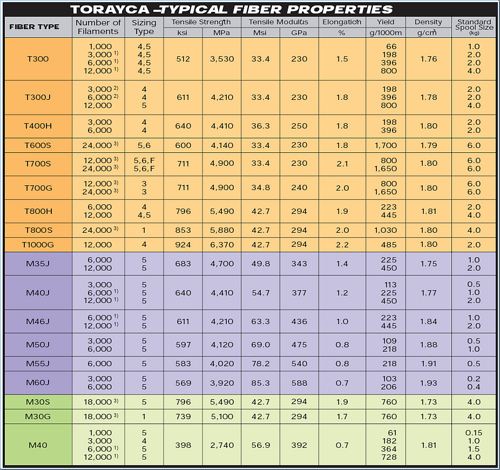

　　这些都是两者的不同，那借助于下图的这个东丽的碳纤维材料图，就能够更好的了解到实际的情况。对于碳纤维T300以及T700包括T800在使用的时候选择上面，还是会根据实际的产品进行材料的选择，虽然说碳纤维T800材料的性能要远高于T700和T300，但不是说生产出来的碳纤维产品强度一定就会更高，现在应用比较多的还是T300性价比更高，适用于工业碳纤维产品的生产，而T700以及T800更多的会是在精度和性能要求更高的产品上面，T1000则是在一些航空航天等行业的产品上面。

　　智上新材(JISDOM)东台有限公司，是一家独立出来深度开展热塑性碳纤维研发到生产再到产品加工的厂家，拥有完善的碳纤维成型到加工的生产线，生产中秉承优质原则，不管是产品性能还是外观都追求精益求精的精神，备受市场客户的欢迎，可接受来图定制加工，各类型碳纤维板、碳纤维管、碳纤维异形件的生产。
