轻盈而坚韧：碳纤维无人机部件的仿真驱动设计创新

　　在现代无人机系统中，飞行效率、续航能力与结构可靠性是决定其市场竞争力的核心要素。随着碳纤维增强复合材料在航空航天领域的广泛应用，越来越多高性能无人机开始采用碳纤维作为主结构材料。智上新材料依托先进的复合材料成型工艺与多物理场有限元仿真技术，成功将碳纤维应用于无人机机壳、机翼、起落架及机身骨架等关键部件，实现了“轻量化”与“高刚性”的完美平衡。

　　本文我们来听听智上新材料研发工程师对于碳纤维无人机部件的设计优化过程，深入解析如何通过有限元仿真技术实现结构减重、气动性能提升与复杂载荷下的应力精准控制，为高端无人机提供更高效、更安全的解决方案。



　　碳纤维材料赋能：结构减重30%以上

　　传统无人机多采用铝合金或工程塑料制造机身与机臂，虽具备一定强度，但密度较高，限制了续航与载荷能力。相比之下，碳纤维复合材料的比强度(强度/密度)可达铝合金的2.5倍以上，且具有优异的抗疲劳与耐腐蚀性能。

　　以智上新材的客户定制的某款固定翼无人机为例，原设计采用铝合金机身框架，改用碳纤维编织布+环氧树脂体系后，经结构拓扑优化与有限元验证，减重幅度达30%。能够显著提升了升阻比与电池续航时间——据测试，相同任务条件下飞行时间延长约27%。

　　为确保减重不牺牲安全性，我们进行静力学与模态分析。仿真结果显示，在最大起飞载荷下，无人机机壳最大等效应力还是远低于碳纤维环氧体系的应力，安全系数超过1.5。同时碳纤维具备一定的减震性能，能够有效避开典型振动频段避免共振风险。



　　空气动力学优化：提升飞行效率的关键

　　对于固定翼与混合布局无人机而言，机翼形状直接影响升力系数与阻力特性。在跟客户对接产品图纸中，深度探讨落地方案的可行性，通过动力学和耦合仿真方法，对机翼前缘曲率、翼型厚度分布及襟翼角度进行迭代优化。

　　通过优化后的机翼在50m/s的速度巡航下，升阻比增幅达24%。该改进使无人机在同等动力输出下可飞行更远距离，适用于农业植保、电力巡检等长时间作业场景。

　　另外还对机翼根部连接处进行结构-气动联合仿真，评估气动载荷引起的弯矩与剪切力。结果发现，翼根区域最大应力集中在螺栓孔边缘，峰值较高，通过引入倒角与加强筋设计后，能够更好的满足航空结构设计标准，获得客户的认可。



　　多部位差异化应力仿真：实现“按需强化”

　　碳纤维部件并非均匀受力。不同位置承受的载荷类型各异：机壳主要承受内部设备振动与外部冲击;机臂则面临扭转与弯曲复合载荷;尾翼需抵抗侧风扰动。

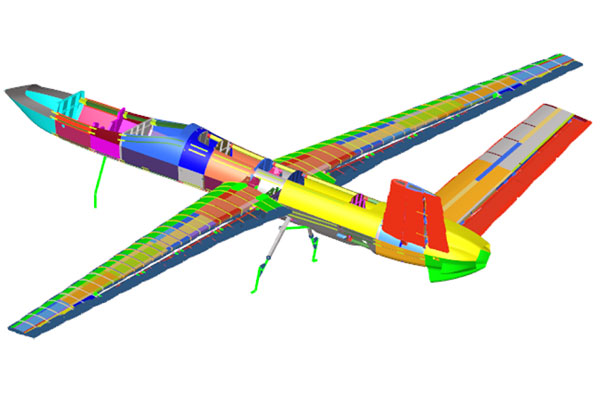

　　为此，我们针对各部件构建独立仿真模型，实施局部应力分析与失效预测。例如，在碳纤维机臂中，模拟飞行中突然遭遇强风时的动态响应。仿真显示，机臂末端最大变形量为较大。

　　基于此，我们在实际生产中采用合理的铺层设计，即在高应力区增加±45°斜向层比例，提升抗剪性能。无人机机臂落地后统计表示，该设计使机臂疲劳寿命延长40%，且重量仅增加3%，充分体现了“轻量化+高强度”的设计理念。



　　仿真驱动研发：从设计到量产的闭环保障

　　传统的试错式开发周期长、成本高。而通过有限元仿真，我们可在虚拟环境中完成多轮迭代验证，减少实物样机数量达60%以上。通过有限元仿真技术，我们实现了对无人机结构性能的“可预测、可优化、可验证”，推动产品从“能飞”迈向“高效、可靠、智能”。

　　目前，我司碳纤维无人机部件已广泛应用于测绘遥感、应急救援、边境巡逻等多领域，累计交付超万台，未来，我们将致力于帮助更的无人机客户实现轻量化和高刚度的完美平衡。
